本產品為理論力學課程教具系列中的平面運動演示儀，用于展示基礎的機構運動，進行簡單的運動分析，適用于理論力學、工程力學與機械原理等課程知識點的講解。

 曲柄-滑塊機構：利用曲柄和滑塊來實現轉動和移動相互轉換。曲柄滑塊機構中與機架構成移動副的構件為滑塊，通過轉動副聯接曲柄和滑塊的構件為連桿。

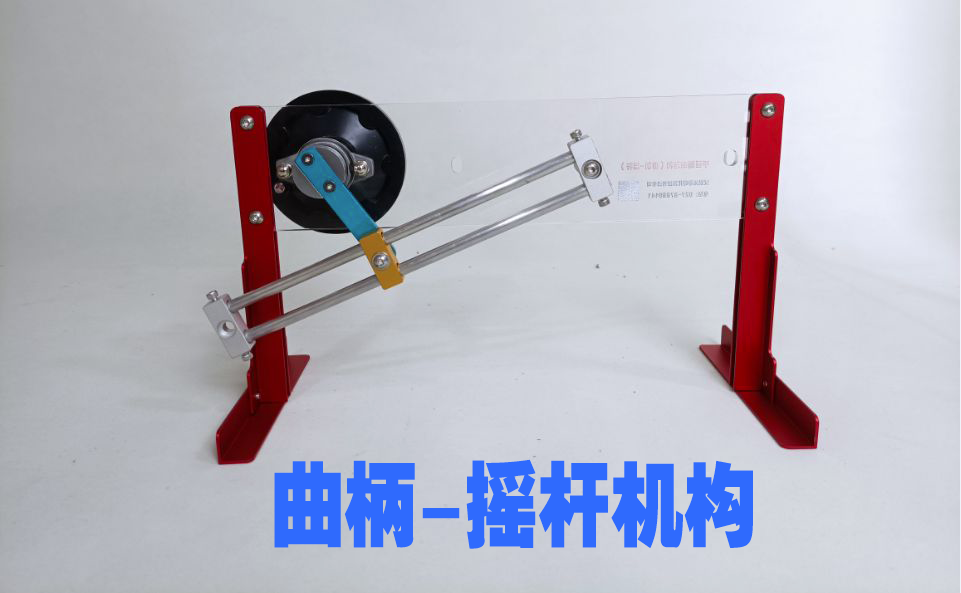

 曲柄-搖桿機構：具有一個曲柄和一個滑塊和一個只固定一端的導軌，滑塊安裝在可轉動的導軌上且滑塊連接的曲柄的另一端，使曲柄的轉動轉化為滑塊在導軌上的移動，同時帶動導軌進行小角度的周期擺動。

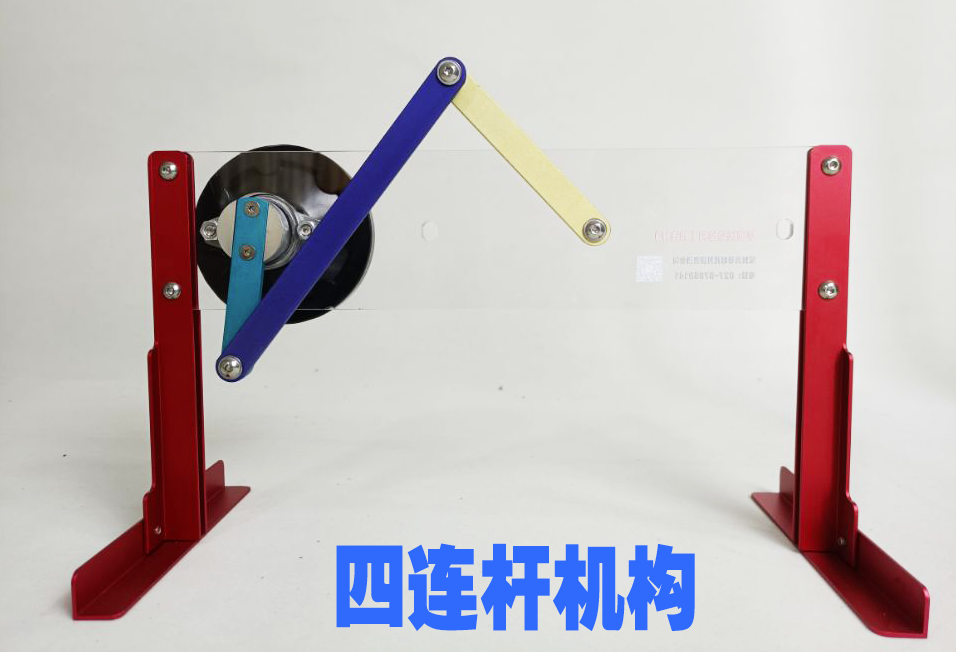

     四連桿機構：具有一個曲柄和一個搖桿的鉸鏈四桿機構。通常，曲柄為主動件且等速轉動，而搖桿為從動件作變速往返擺動，連桿作平面復合運動。
